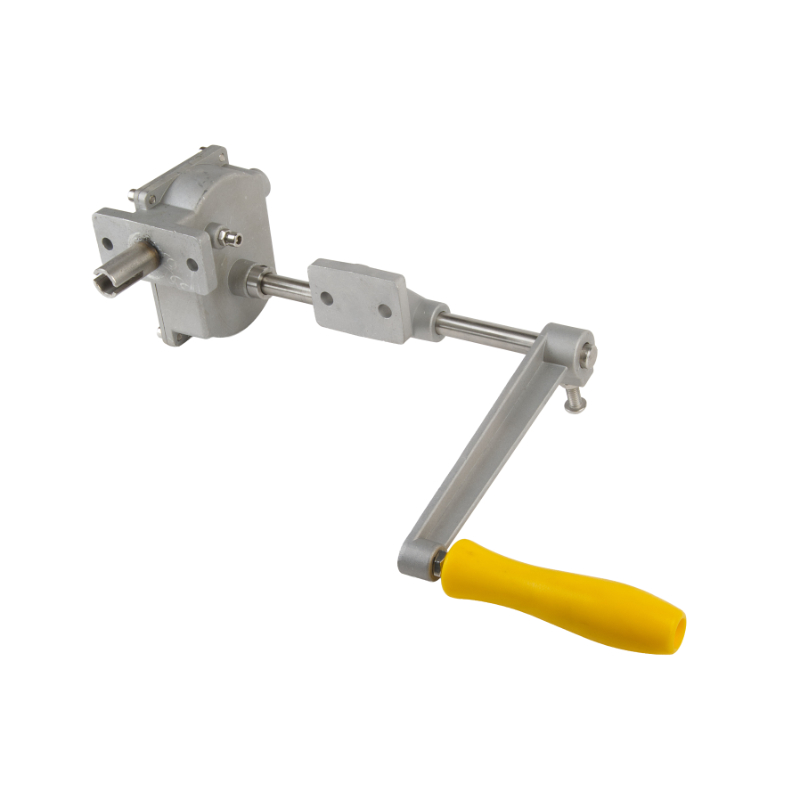

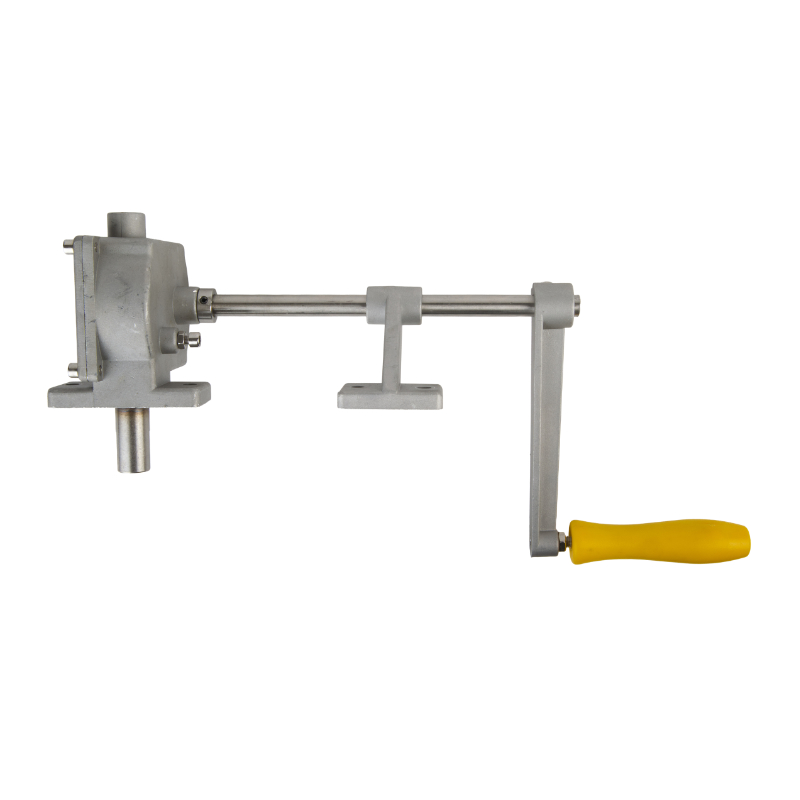

Náhradná prevodovka s kľukou na ručné medomety

Náhradná prevodovka s kľukou pre ručné medomety je určená ako náhradný diel na opravu alebo modernizáciu ručných medometov. Robustná konštrukcia z nehrdzavejúcej ocele a hliníkovej zliatiny zaručuje dlhú životnosť a odolnosť voči vlhkosti aj zaťaženiu pri odstreďovaní medu. Prevodový mechanizmus s voľnobehom umožňuje plynulejší chod koša a efektívnejšiu prácu bez zbytočného spätného rázu. Ergonomická kľuka s plastovou rukoväťou zaisťuje pohodlné uchopenie a lepší prenos sily pri otáčaní. Vďaka univerzálnemu vyhotoveniu je kompatibilná s mnohými typmi ručných medometov.

Hlavné vlastnosti

• Náhradný diel:určený na opravu alebo výmenu prevodovky ručného medometu
• Nerezové vyhotovenie:odolnosť proti korózii a dlhá životnosť (držiak hriadeľa, kryt prevodovky a kľuka sú z liatiny)
• Ručná kľuka:umožňuje pohodlné a plynulé odstreďovanie medu
• Prenos sily: zabezpečujú oceľové ozubené kolesá v prevodovke
• Pevná konštrukcia: odolnéoceľové vyhotovenie pre dlhú životnosť
• Voľnobeh:plynulejšie odstreďovanie bez spätného rázu
• Jednoduchá montáž:ľahká inštalácia na ručné medomety

Technické parametre

Popis kľuky:

• Priemer otvoru v rukoväti pre hlavný hriadeľ: 14 mm
• Zaisťovacia nerezová skrutka: M8
• Dĺžka plastovej rukoväte:115 mm
• Priemer plastovej rukoväte:30 mm
• Dĺžka kľučky: 188mm
• Stredová vzdialenosť medzi hlavnou hriadeľou a rukoväťou: 164mm
• Vonkajší priemer puzdra kľuky na hriadeli: 29mm

Podporný držiak hriadeľa:

• Výška oporného držiaka po osi hlavnej hriadeľa: 57 mm
• Priemer otvoru pre hlavnú hriadeľ: 14 mm
• Rozstup otvorov držiaka pre skrutky do nerezovej základne: 40 mm
• Rozmery liatinovej základne držiaka: 6 × 2 × 42 mm, hrúbka 10 mm

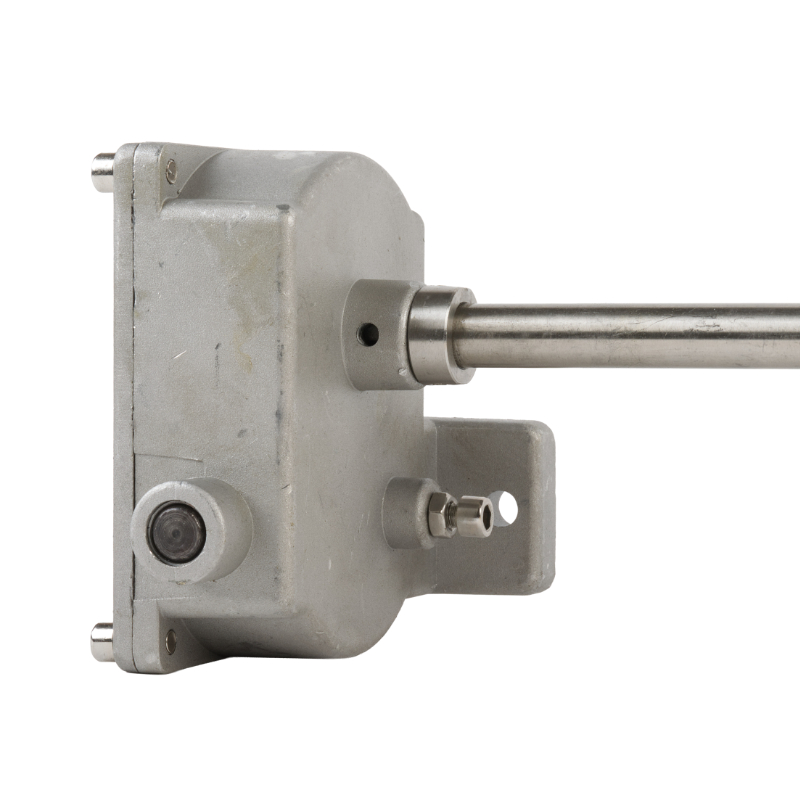

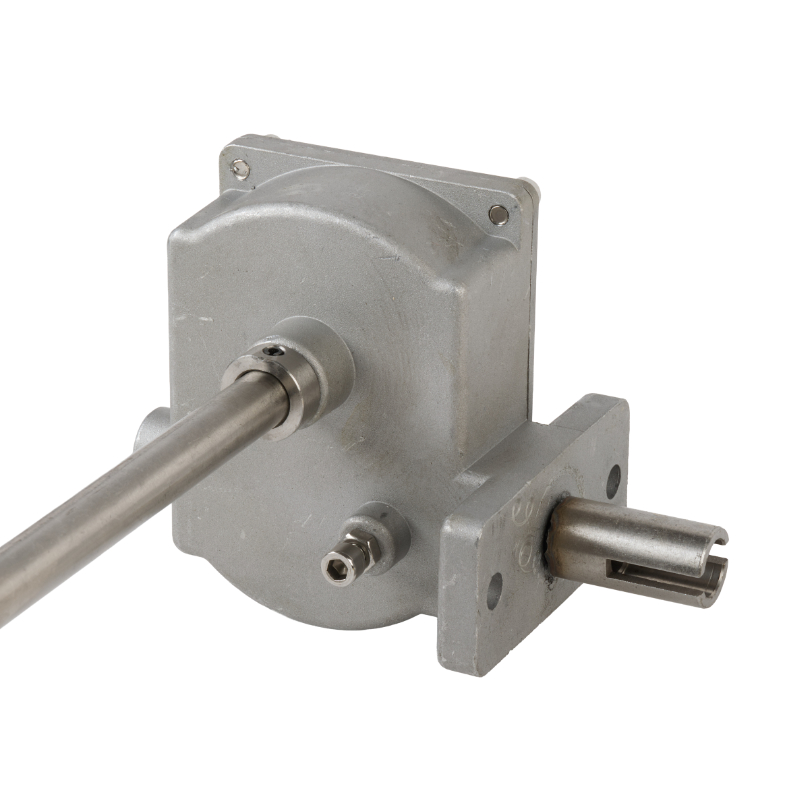

Prevodovka:

• Prevodový pomer: 1:2,8 (rýchly chod); 10 otáčok kľuky zodpovedá 28 otáčkam koša medometu
• Rozmery základne prevodovky: 89 x 42 mm, hrúbka 12 mm
• Rozstup otvorov prevodovky:70 mm
• Priemer otvorov pre skrutky prevodovky: 8 ,5 mm
• Rozmery krytu prevodovky: 113× 83 mm
• Výška osy hriadeľa nad základňou:57 mm
• Vonkajší priemer spojovacej rúrky s košom:20 mm
• Vnútorný priemer spojovacej rúrky:14 mm
• Hrúbka steny spojovacej rúrky: 4 mm
• Dĺžka spojovacej rúrky: 40mm
• Rozmer zárezu v spojovacej rúrke: 24 × 5 mm
• Celková dĺžka – od konca hlavnej hriadeľky po kryt prevodovky: 300 mm
• Vzdialenosť vnútornej strany kľuky od osi hriadeľa koša: 255 mm
• Voľnobeh: áno
