Elektrický lis na medzisteny dvojitý

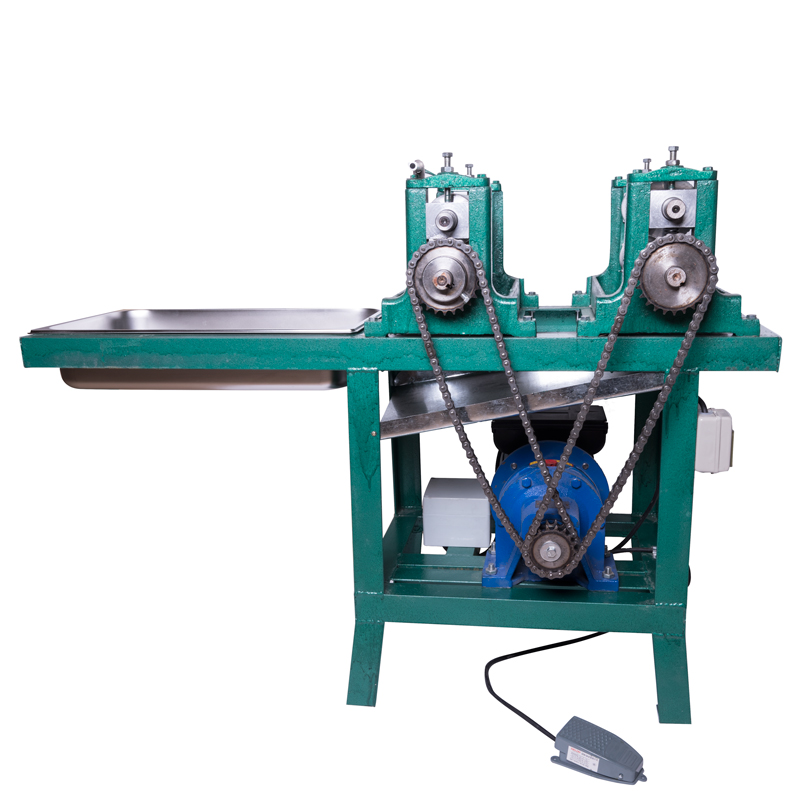

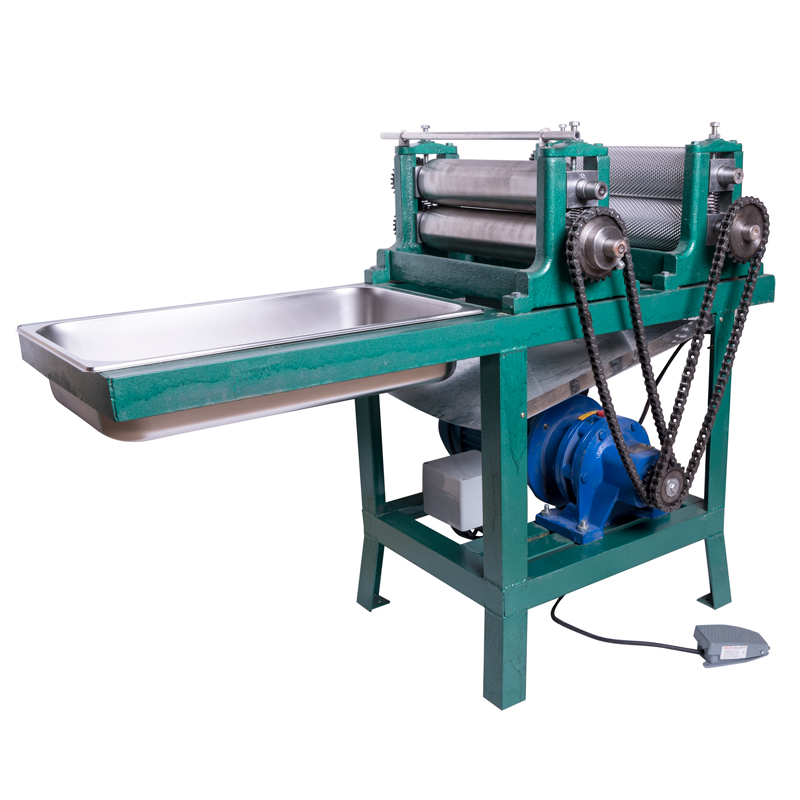

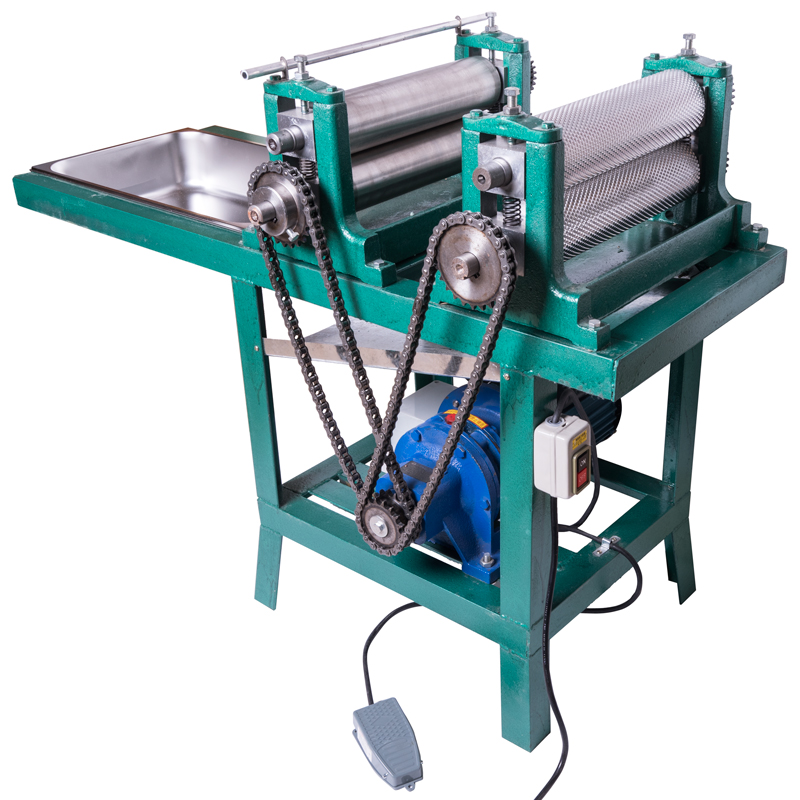

Elektrický lis na medzisteny dvojitý – hladký a vzorovaný, pohon elektromotorom na výrobu medzisten je profesionálne zariadenie pre efektívnu výrobu voskových medzisten z vlastného vosku. Skladá sa z dvoch samostatných valcovacích jednotiek – jedna s hladkými valcami, druhá so vzorovanými valcami so šesťhrannou bunkou. Celý komplet je poháňaný výkonným elektromotorom cez reťazový prevod a osadený na robustnom oceľovom stojane s integrovanou nerezovou vaňou na odkladanie voskových dosiek. Ovládanie je zaistené nožným spínačom. Tento lis je určený pre včelárov, ktorí chcú výrobu medzistien automatizovať, zvýšiť presnosť, rýchlosť a kvalitu spracovania.

Hlavné vlastnosti

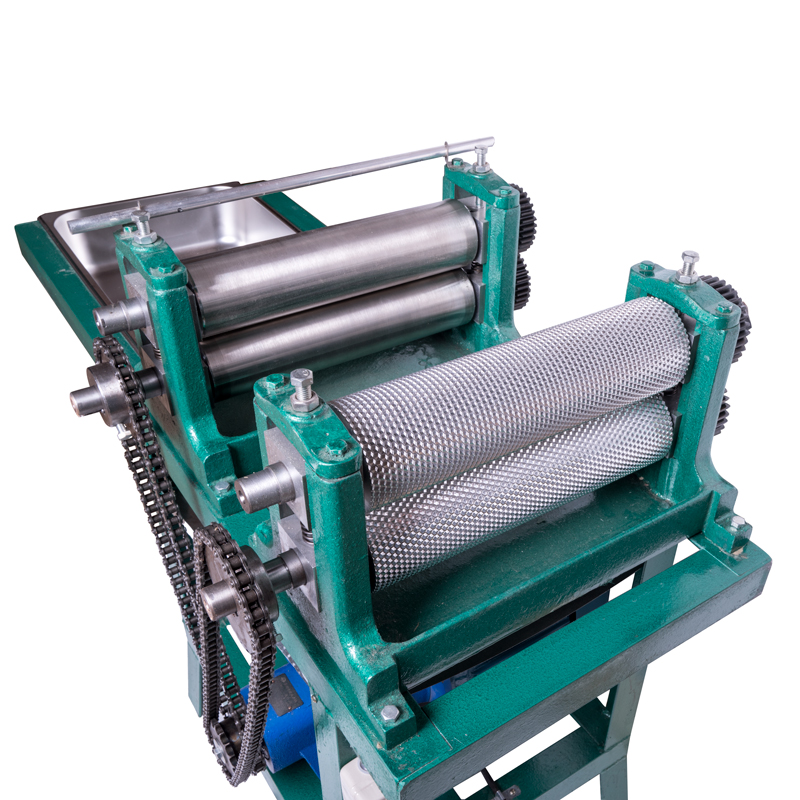

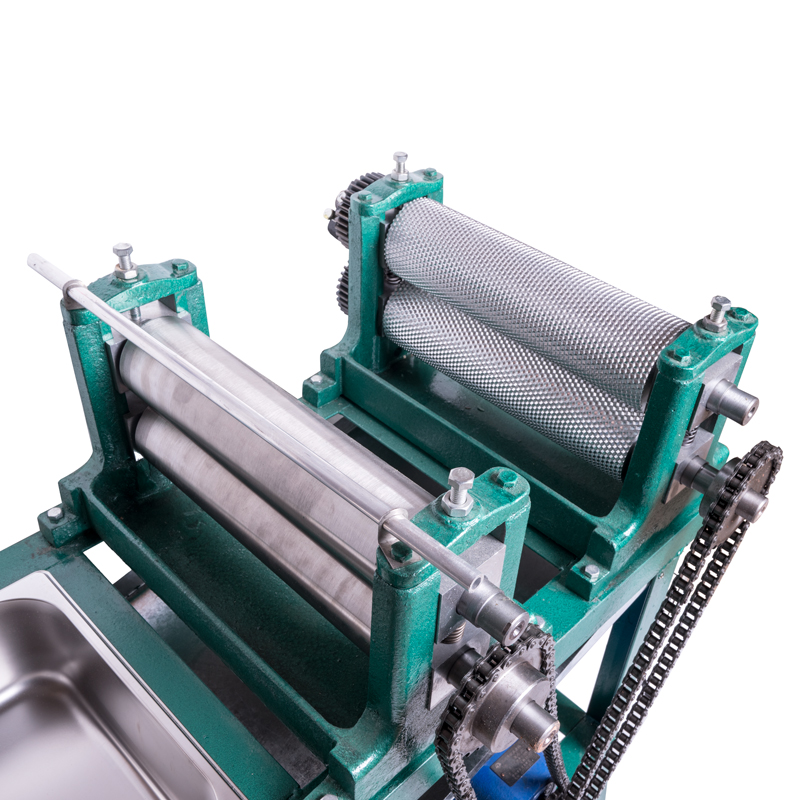

• Dvojitý systém valcov: hladké valce na predvalcovanie vosku, vzorované valce na konečné lisovanie šesťhrannej bunkovej štruktúry
• Presné nastavenie hrúbky: každý lis je vybavený rektifikačnými skrutkami na jemné nastavenie hrúbky medzisteny
• Elektrický pohon: výkonný motor s čelnou prevodovkou umožňuje plynulý chod bez fyzickej námahy.
• Nožný spínač: zaisťuje pohodlné ovládanie chodu stroja a bezpečnosť práce.
• Robustná konštrukcia: stabilné liatinové telá a oceľový rám s vaňou z nerezovej ocele na zachytávanie vosku.
• Univerzálne použitie: vhodné na výrobu medzistien rôznych hrúbok vrátane silnejších pre panenské dielo.
• Použitie:
  • Výroba medzistien prebieha v dvoch krokoch:

    1. Predvalcovanie vosku: roztavený vosk sa naleje do foriem (napr. silikónových alebo teflónových plechov) na hrúbku cca 10 mm. Po stuhnutí sa voskové pláty nahrejú vo vodnom kúpeli a následne preťahujú cez hladké valce, ktoré z nich vytvoria rovnomerný hladký pás s hrúbkou 0,8–1,0 mm s malým prídavkom na následné lisovanie na vzorovanom lise. Valce sa pri lisovaní kropia vodou aby sa vosk nelepil.
    2. Finálne valcovanie medzisteny: voskový pás z hladkého lisu sa pretiahne cez vzorované valce, ktoré do neho vytlačia šesťhrannú bunkovú štruktúru. Vychádzajúci pás sa ručne navinie na hriadeľový valec s priemerom cca 150 mm podoprený na dvoch podporách (nie je súčasťou výrobku). Výsledná medzistena sa následne reže na rámové rozmery (napr. 39 x 24, Langstroth a pod.).

       Pre vlastnú potrebu je možné vyrábať aj silnejšie medzisteny ( 1,0 až 1,3 mm ), ktoré včely rýchlejšie vystavia na panenské dielo.
       Hmotnosť výsledných medzistienok sa obvykle pohybuje medzi 700 – 900 g/m² , čo zodpovedá práve hladkej hrúbke okolo 0,8–1,0 mm. Včely pri stavbe plástu využijú z medzisteny zhruba 20–50 % vosku , zvyšok doplnia z vlastných voskových šupiniek.

Technické parametre lis s hladkými valcami

• Priemer valcov: 73 mm
• Dĺžka valcov: 310 mm
• Hmotnosť časti: 30 kg
• Rozmery tela (š x hl xv): 395 × 245 × 227 mm
• Ozubené koleso pri reťazi: priemer 100 mm, šírka 7 mm
• Ozubené kolesá na protiľahlej strane: priemer 98 mm, šírka 22 mm
• Rozstup otvorov v tele: 370 × 220 mm
• Rektifikačné skrutky: M10 × 65

Technické parametre – lis so vzorovanými valcami

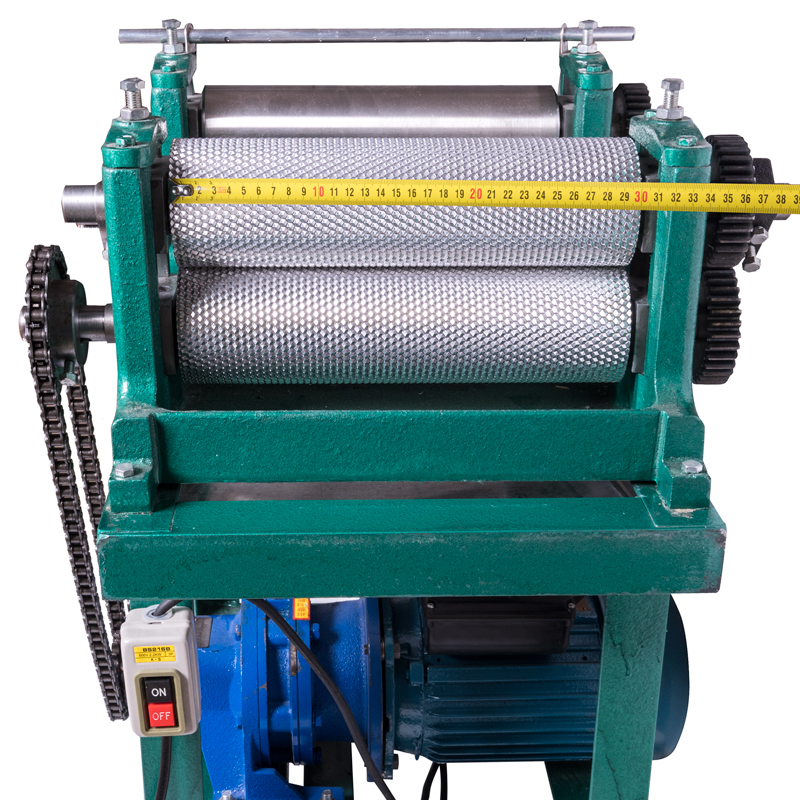

• Priemer valcov: 73 mm
• Dĺžka valcov: 310 mm
• Hmotnosť časti: 30 kg
• Rozmery tela (š x hl xv): 395 × 245 × 227 mm
• Ozubené koleso pri reťazi: priemer 100 mm, šírka 7 mm
• Ozubené kolesá na protiľahlej strane: priemer 98 mm, šírka 22 mm
• Rozstup otvorov v tele: 370 × 220 mm
• Rektifikačné skrutky: M10 × 65

Technické parametre – oceľový rám so stojanom, motorom a dvoma lismi

• Vonkajší rozmer rámu pri podlahe: 530 × 435 mm
• Vonkajší rozmer rámu pri polici s motorom: 500 × 400 mm
• Vonkajší rozmer v úrovni vane: 1105 × 400 mm
• Výška rámu: 585 mm
• Celková výška: 820 mm
• Výška police pre motor: 185 mm
• Materiál konštrukcie: L profil 47 × 47 × 3 mm

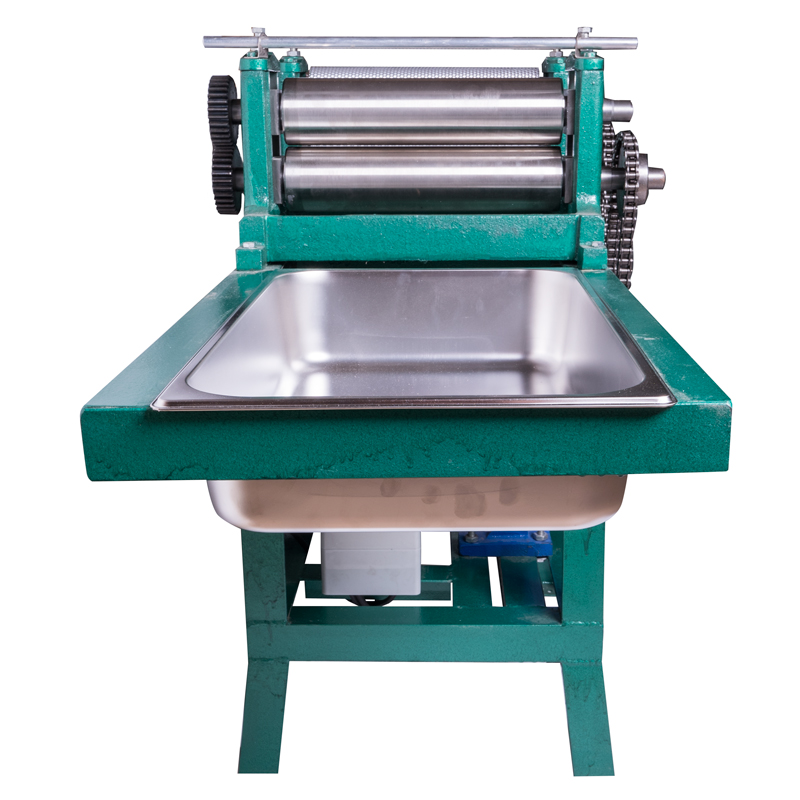

• Rozmer nerezovej vane: 500 × 300 x 100 mm
• Celková hmotnosť: 118 kg

Technické parametre – elektromotor s prevodovkou

• Typ motora: elektromotor s čelnou prevodovkou
• Elektromotor: napätie 230 V, výkon 1500 W, p.ot./min 1400
• Prevodový pomer: 1:35
• Priemer ozubeného kolesa elektromotora: 78 mm

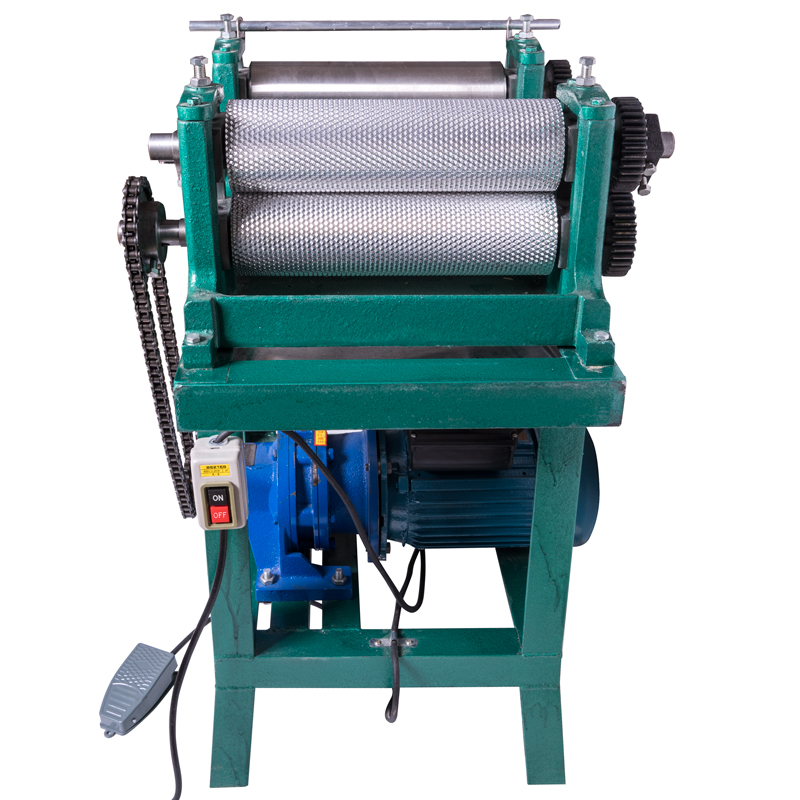

• Ovládanie: nožný elektrický spínač + hlavný vypínač ON/OFF
