Ručný lis na medzisteny so vzorom buniek

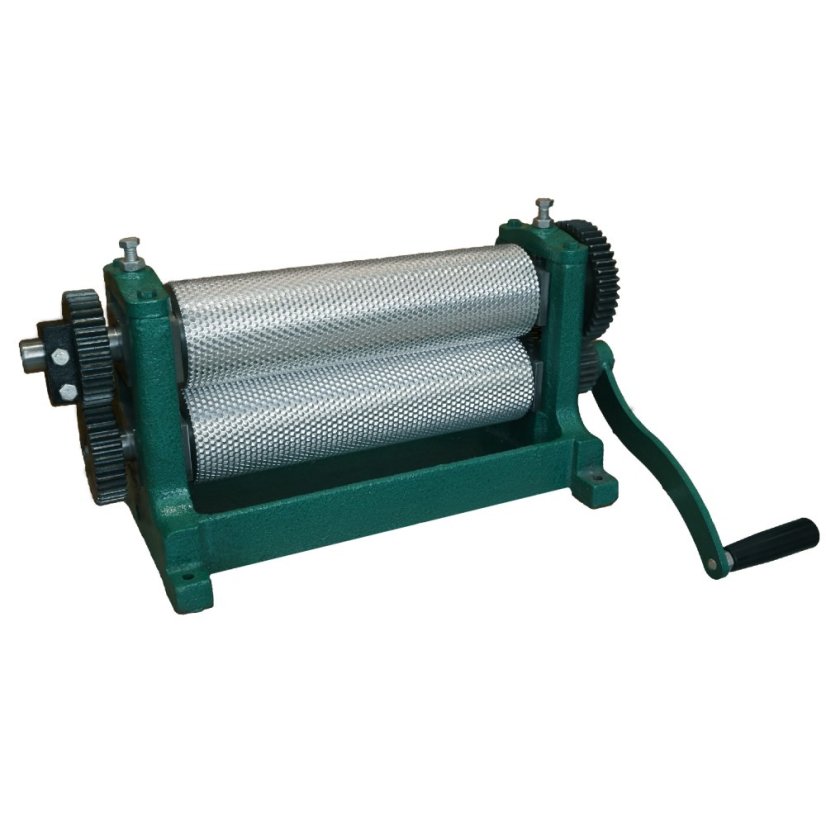

Ručný lis na medzisteny so vzorom buniek je ťažký liatinový stroj používaný na výrobu voskových medzisten. Vďaka robustnému liatinovému telu a vzorovaným valcom z kvalitnej ocele umožňuje presné a rovnomerné valcovanie voskových plátov. Ovládanie kľukou s prevodovými kolesami je plynulé a jednoduché, rektifikačné skrutky umožňujú presné nastavenie hrúbky medzistienok. Konštrukcia je stabilná a vhodná na pravidelné používanie v dielni alebo prevádzke.

Hlavné vlastnosti:

• Vzorované valce: na výrobu finálnych voskových medzistien z predvalcovaných voskových pásov alebo na priame valcovanie voskových dosiek hr.10mm.
• Rozstup buniek: 5,38 mm (merané medzi dvoma protiľahlými stranami šesťuholníka)
• Presné nastavenie hrúbky: vďaka rektifikačným skrutkám je možné na desatiny milimetra regulovať hrúbku voskových medzistienok.
• Robustná konštrukcia: liatinový odliatok zaisťuje stabilitu a odolnosť pri dlhodobom používaní.
• Jednoduché ručné ovládanie: kľučka s ozubeným prevodom umožňuje plynulý chod valcov s minimálnou námahou.
• Možnosť sňatia kľučky: kľučku je možné jednoducho odňať pre údržbu či skladovanie.
• Použitie lisu: Výroba medzistienok začína prípravou voskových plátov. Roztavený vosk nalejeme do foriem (napr. silikónových alebo teflónových plechov) na hrúbku približne 10 mm . Po stuhnutí vkladáme voskové dosky do nádoby s teplou vodou , kde zmäknú a zostanú vláčne.
  Mokré voskové pláty preťahujeme hladkým lisom , pričom zároveň kropíme valce vodou , aby sa vosk nelepil. Kropenie je možné vykonávať manuálne alebo pomocou trubičky napojenej na malé vodné čerpadlo . Valcovaním docielime hladký pás s hrúbkou 0,8 až 1,0 mm – s malým prídavkom na následné lisovanie na vzorovanom lise. Pre vlastnú potrebu je možné vyrábať aj silnejšie medzisteny ( 1,0 až 1,3 mm ), ktoré včely rýchlejšie vystavia na panenské dielo.
  Hmotnosť výsledných medzistienok sa obvykle pohybuje medzi 700 – 900 g/m² , čo zodpovedá práve hladkej hrúbke okolo 0,8 – 1,0 mm. Včely pri stavbe plástu využijú z medzisteny zhruba 20–50 % vosku , zvyšok doplnia z vlastných voskových šupiniek.
  Vznikajúci voskový pás navinieme ručne na valec s priemerom cca 150 mm , umiestnený za lisom na hriadeli s dvoma opierkami. Tento pás s dĺžkou 4 až 5 metrov sa potom rovnakým spôsobom preťahuje cez lis so vzorovanými valcami , kde sa vytvorí konečná medzistena s razenými bunkami.
  Alternatívne je možné výrobu medzistien vykonávať aj priamym lisovaním 10mm voskových dosiek cez lis so vzorom . Výsledná kvalita buniek však býva nižšia ako pri použití vopred vyvalcovaného hladkého pásu.
  Hotové pásy s vytlačenými bunkami sa následne režú na požadované rámové rozmery podľa typu úľa (napr. 39×24, Langstroth a pod.).

Technické parametre:

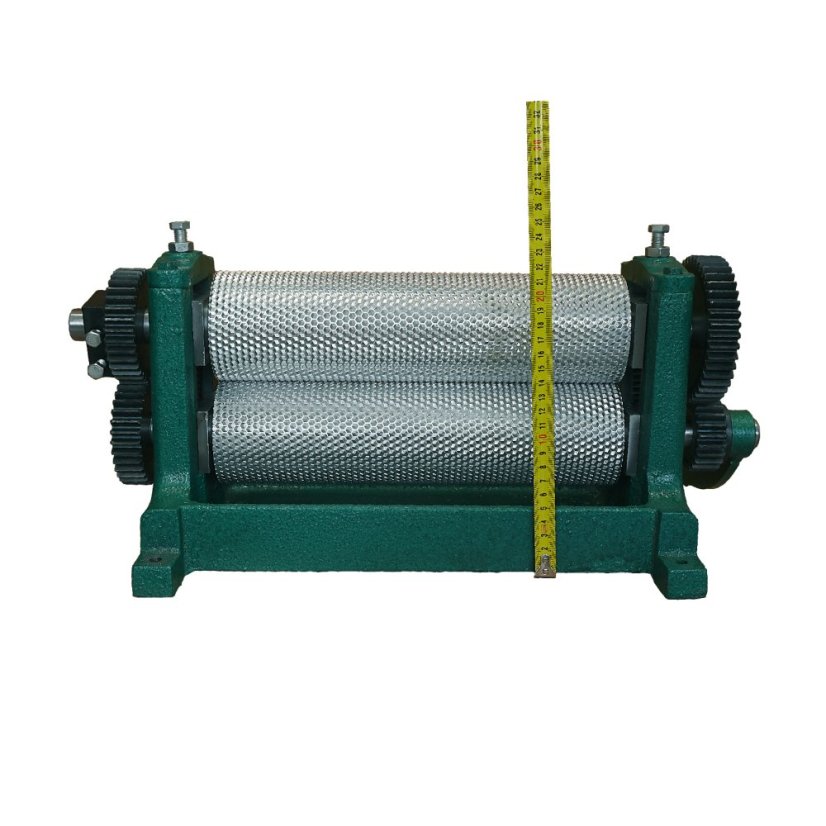

• Priemer valcov: 73 mm

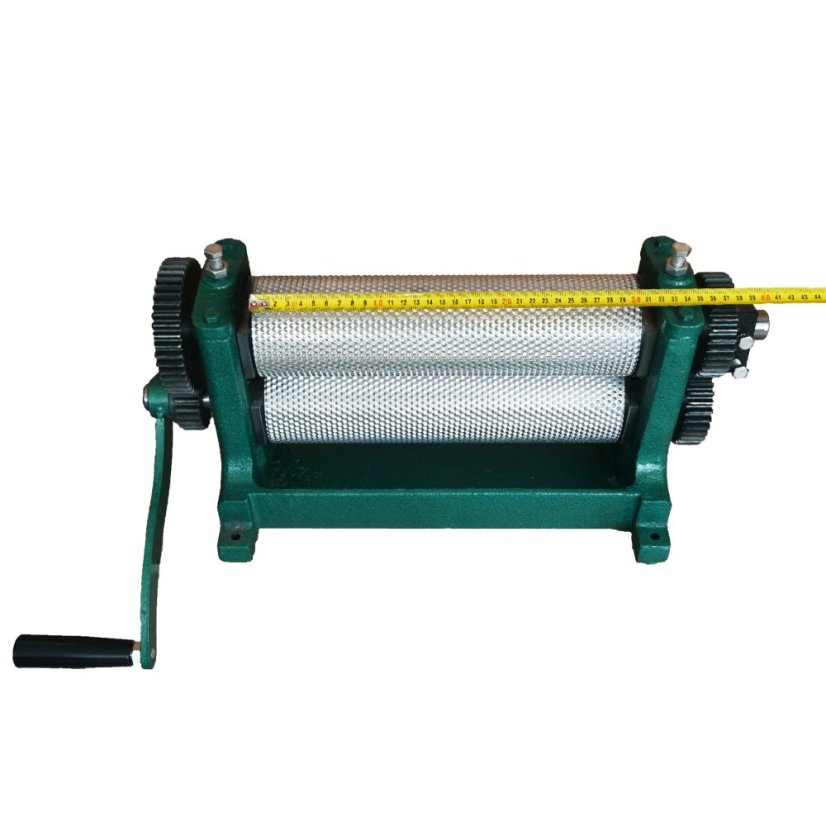

• Dĺžka valcov: 310 mm
• Hmotnosť: 20 kg
• Rozmery liatinového tela (š x hl xv): 395x245x227 mm

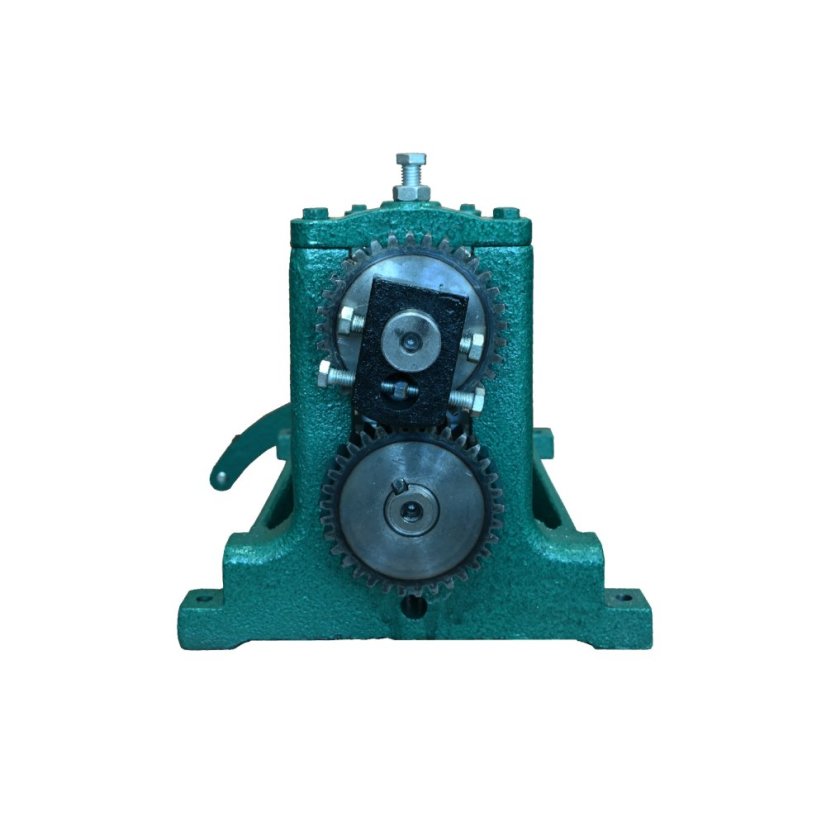

• Priemer, šírka dvojice ozubených kolies: 78 mm, 22mm

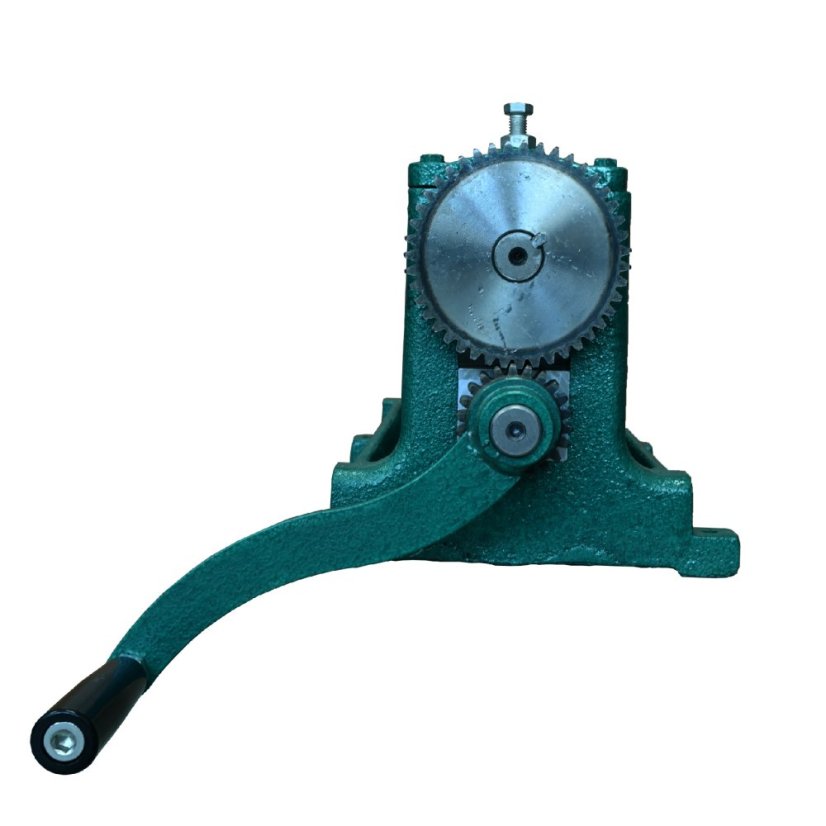

• Priemer ozubeného kolesa pri kľuke: 98 mm
• Priemer ozubeného kolesa kľučky: 60 mm

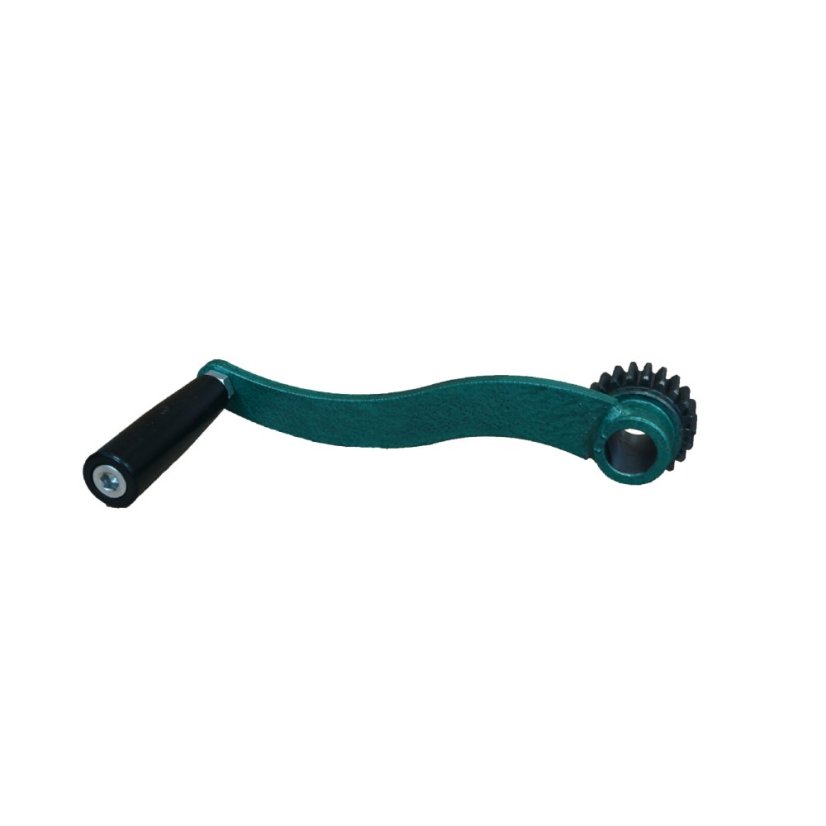

• Dĺžka kľučky: 260 mm
• Dĺžka rukoväte: 106 mm
• Priemer rukoväte: 28 mm
• Rozteč dier na tele odliatku: 370×220 mm
• Rektifikačné skrutky: M10×65
• Rozmer vane: 335×160×50 mm
